| |
Basalt fiber
Basalt fiber
 |
현무암을 1400℃ 정도에서 흔히 200~500개의 노즐을 통해 용융방사하여 만든 무기섬유로, 짙은 갈색으로 색상으로 보면 카본섬유와 유사하나 성질로 보면 유리섬유와 비슷한 고성능섬유이다. 섬유 직경은 9~20㎛가 대부분이며 특성상 석면/유리섬유/카본 대체용으로 사용할 수 있다. 현무암이 풍부하고 질이 좋은 러시아 우크라이나에서 양질의 섬유가 생산되며 E-glass에 비해 인장강도 및 탄성율이 15~20% 높고, 내화학성이 더 좋으며, 폭넓은 사용온도 와 더 친환경적 섬유이다. |
Basalt / E-glass 비교
|
항목
|
단위
|
Basalt
|
E glass
|
|
Density
|
g/cm3
|
2.67
|
2.55
|
|
인장강도
|
MPa
|
4000~4300
|
3450~3800
|
|
인장탄성율
|
GPa
|
84~87
|
72~76
|
|
Strss
|
MPa
|
3000
|
2050
|
|
Modulus
|
Gpa
|
93
|
76
|
|
Elongation
|
%
|
3.5
|
3.02
|
|
사용온도
|
|
-260~+560
|
-60~+460
|
|
단기사용온도
|
|
700
|
550
|
|
열전도율
|
W/(m.oK)
|
0.031~0.038
|
0.034~0.04
|

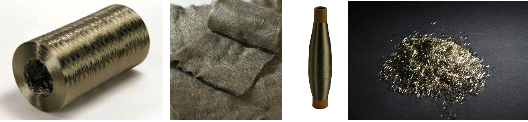

제품 형태별 용도

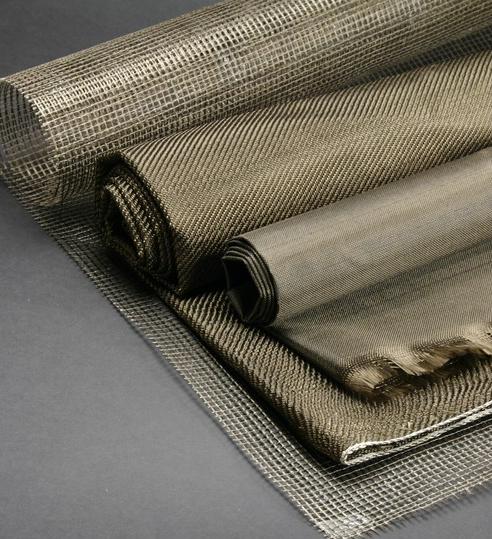

Yarn fabric : 직조특성 및 사용용도 모두 유리섬유와 비슷하며, 주로 직경 9㎛ yarn 사용
Roving : Chopping, Filament winding 등으로 사용.
Needled Felt : 단열, 흡음, 필터
Geogrid : 건축 보강재로 사용. 유리섬유보다 탄성율이 20% 높음
Chopped fiber : 시멘트 등의 보강재 마찰재. 보강 목적에 따라 직경/길이/처리재 선택
|
