고강도 절연 및 기계 구조용 소재

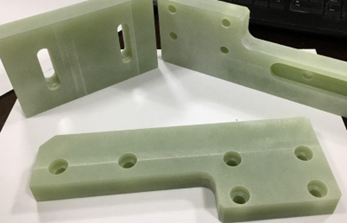

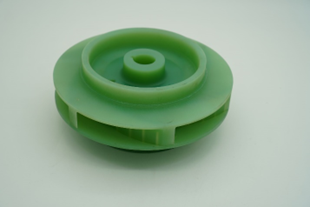

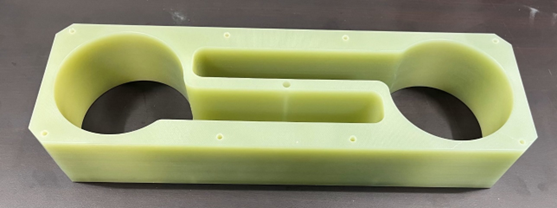

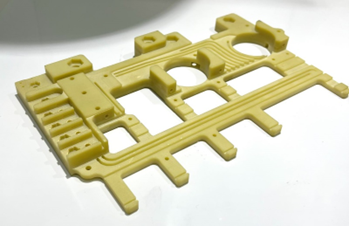

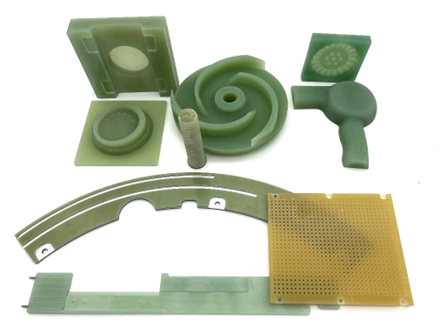

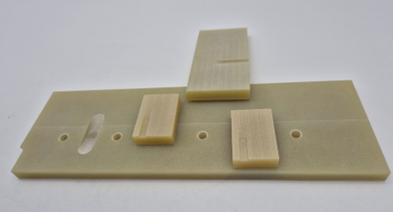

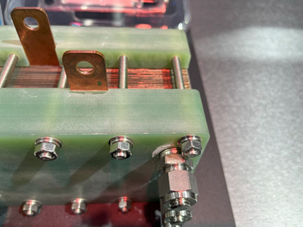

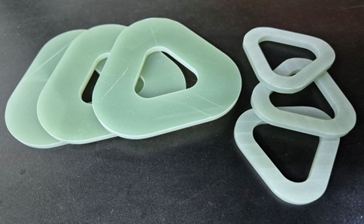

보통의 에폭시글라스라함은 유리 섬유 직물(Fiberglass Fabric)을 에폭시 수지(Epoxy Resin)로 함침 및 적층 성형한 절연 소재를 뜻한다. NEMA 등급으로 보면 G10과 유사합니다. G10 이외에도 NEMA 에폭시 글라스 적층판은 FR4 G11 G10CR G11CR 등이 있는데 기본적으로 전기 절연성, 기계적 강도, 내열성 및 내습성을 갖추고 있어 다양한 산업에서 필수적으로 사용됩니다. 수에코신소재는 최적 소재 선정으로부터, CNC MCT외 5축 가공 과 정밀 연마 등 다양한 가공서비스를 제공하고 있습니다.
NEMA :
[ 특징 ]
-
- 우수한 전기 절연성
-
- 높은 기계적 강도
-
- 내습성 및 내화학성
-
- 내열성 100~110°C (고온 환경에서는 G11사용)
-
- 탁월한 저온 특성 (극저온에서는 G10CR 및 G11CR 권장)
-
- NEMA FR4사용 시 난연성(UL94 V-0)
-
- 더 높은 내열성, G11 사용 시 140°C 혹은 180°C 가능

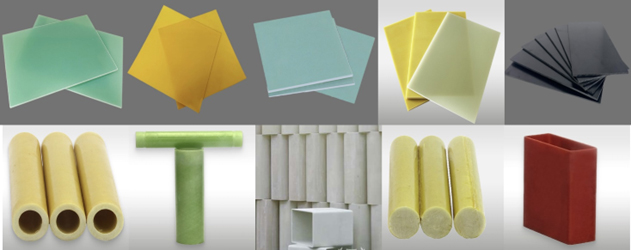

제품 규격

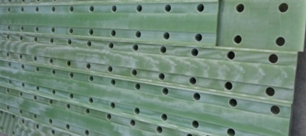

1) 판재 (Sheet)
표준 규격: 1×1.2m, 1.2×2m, 1220×2440mm 50T 이상의 판재는 가공 시 층 분리 가능성이 있어 전문 가공 업체 활용 권장

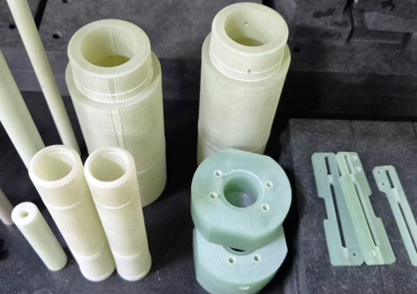

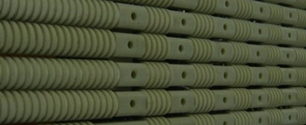

2) 봉재 (Rod) & 튜브 (Tube)
판재를 각재로 절단한 후 원형으로 가공한 봉재 에폭시 프리프레그를 원형으로 감아 만든 봉재 와인딩 튜브 ? 원단을 감아 만든 Pipe 형태 필라멘트 와인딩 pipe: 유리섬유 실을 부정형으로 감아 만든 Pipe 압출(Pultrusion)된 Rod, Pipe
3) 컬러 옵션
기본 색상: 청옥색(Greenish Blue), 황색(Yellow) 주문 제작 가능 색상: 검정(Black), 흰색(White) 및 기타 요청 색상
| NEMA |
MIL |
IEC Standard |
기 타 |
| G10 |
MIL-I-24768/2 (GEE) |
IEC 60893-3-2 EP GC 201 |
|
| FR4 |
MIL-I-24768/27 (GEE-F) |
IEC 60893-3-2 EP GC 202 |
UL 94 V-0 |
| G11 |
MIL-I-24768/3 (GEB) |
IEC 60893-3-2 EP GC 203 |
|
#NEMA (National Electrical Manufacturers Association): 미국 전기·전자 산업 협회로, 절연 적층판(G10, FR4, G11 등)의 기계적 강도, 전기 절연성, 내열성 등의 성능 및 등급을 규정하는 산업 표준을 제공함. 시험인증 기관은 아님.
#NEMA와 UL(Underwriters Laboratories)의 관계: 두 기관은 서로 독립된 기관임. NEMA는 절연재의 성능 기준을 정의하며, UL은 해당 제품이 난연성(UL 94), 온도 내성(UL 746B) 등의 안전 기준을 충족하는지 테스트 및 인증하여, UL Listed 여부를 결정함.
[ 참 고 물 성 표 ]
| 특 성 |
FR4 |
G10 |
G11 |
| MILITARY/FED SPEC |
24768/27 |
24768/2 |
24768/3 |
| Military Type |
GEE-F |
GEE |
GEB |
| SPECIFIC GRAVITY (ASTM D792) |
1.85 |
1.8 |
-0.05 |
| Rockwell Hardness (ASTM D785) (M scale) |
115 |
115 |
115 |
| Moisture Absorption (ASTM D570) Condition D1-24/23 ( %) |
0.15 |
0.15 |
0.18 |
| Flexural Strength (ASTM D790) LW 길이방향 (psi) |
65000 |
70000 |
75000 |
| CW 폭방향 |
55000 |
60000 |
65000 |
| Flexural Modulus (ASTM D790) LW (psi) |
2700 |
2700 |
2800 |
| CW |
2400 |
2300 |
2300 |
| Tensile Strength (ASTM D638) LW (psi) |
50000 |
50000 |
50000 |
| CW |
40000 |
36000 |
43000 |
| Izod Impact Strength (ASTM D256) LW (ft/lb/in) |
14 |
8 |
7 |
| CW |
12 |
6 |
5.5 |
| Compressive Strength (ASTM D695) (psi) |
60000 |
66000 |
70000 |
| Bonding Strength (ASTM D229) Condistion A flatwise (lb) |
2200 |
2200 |
2200 |
| Shear Strength (ASTM D732) (psi) |
22000 |
2000 |
22000 |
| Max. Operating Temperature ( ° C) |
120 |
120 |
140/180 |
| Coefficient of Thermal Expansion (IPC-TM 650-2) Y-axis (in/in/ ℃ x1) |
1 |
|
|
| Flammability Rating (UL Bulletin 94 Condition A) |
V0 |
HB |
HB |
| Breakdown Voltage (ASTM D149) Condition A (KV) |
65 |
55 |
60 |
| Electric Strength (ASTM D149) Condition A (V/mil) |
500 |
460 |
|
| Permittivity (Cond D-24/23) |
|
|
4.5 |
| Dissipation Factor (Cond D-24/23) |
0.02 |
0.02 |
0.02 |
| Arc Resistance (sec) |
100 |
100 |
|
# 위 물성표는 에폭시 글라스 적층판의 NEMA 등급 3종 (FR4, G10, G11)을 비교한 것이다 . 절대 수치를 보증하지 않고 3종간의 상대 수치를 비교하는 용도로만 사용하기 바랍니다 .
# 에폭시 글라스 (G10/G11)의 절연성 ·온도 특성이 부족할 경우 동일한 적층판 구조인 실리콘글라스 혹은 폴리이미드글라스 적층판을 고려하면 됩니다 . |
