| |
초고온 단열판
1. HT B Board
밀도 |
1.362 |
최고 사용온도 |
972 |
열전도율 205℃(W./M.K.)
425℃
538℃ |
0.31
0.28
0.29 |
압축강도(kg/㎠) |
724 |
압축강도, 5% 변형율(kg/㎠) |
450 |
굴곡강도(kg/㎠)
315℃ 24시간
649℃ 24시간 |
210
169
147 |
수축율 537℃ 24시간(%)
732℃ 24시간
871℃ 24시간 |
0.1 (넓이방향) 1.0(두께방향)
0.15(넓이방향) 1.3(두께방향)
0.24(넓이방향) 2.0(두께방향) |
수분흡수율(%) |
1.0 |
체적저항(Ohm-cm ASTM D257) |
4.52 x 1012 |
절연강도(V/mil ASTM D495) |
61 |
아크저항(초, ASTM D495) |
304 |
조성성분 |
Calcium Silicate 60~75％
Calcium Metasilicate 20~35％
Natural Organic Fiber 1~3％
Quartz 1-2％ |
두께(inch) |
1/4, 3/8 ,1/2, 5/8, 3/4, 1, 1.25, 1.5, 2, 3 |
크기(ft) |
4/8(1220x2440mm) |
2. Mica Board/sheet
 Mica 즉 운모는 천연광물 중 가장 얇은 판형태로 되어 있어 얇게 부서지기 쉽고 탄력성이 풍부하여 안료 첨가제 화장품 원료로 많이 사용되는데, 판형으로 접착하여 초고온 단열절연재로 많이 사용된다. 천연마이카와는 달리 탈크를 주원료로 하여 합성마이카를 제조하여 이를 가지고 마이카보드를 만들기도 한다. 금운모에 하이드록시(OH)기를 불소로 치환시킨 결정을 가지는 합성마이카가 된다.
천연마이카의 종류
백운모(muscovite), 금운모(phlogopite), 흑운모(biotide), 견운모(Sericite)
특징(천연마이카)
내열성 : 1000도씨 이상(금운모), 낮은 열전도율
전기적 특성 : 25kV/mm(625V/mil)이상의 절연강도. 뛰어난 아크저항.
내화학성 : 솔벤트 산, 알카리, 천연광물유에 잘 견딘다.
물리적 특성 : 높은 압축강도, 좋은 충격강도.

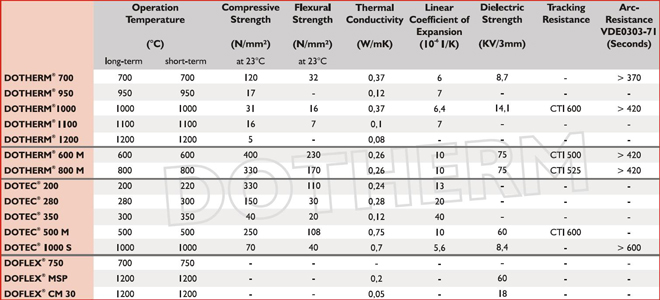

3. Dotherm
DT 700 내열온도 700도씨
DT 1000 대열온도 1000도씨, 칼쓤실리케이트, 단열성 전기절연성
DT 1100 Cabon fiber reinfored 칼슘실리케이트
DT 1200 사용온도 1200도씨
DT 600 M, DT 800 M Mica 백운모/적운모 적층판
|
