| |
가공성 세라믹
가공성 세라믹
- 범용기계를 통한 가공이 가능한 Glass Ceramic
- 일반적인 metal tool을 사용하여 빠르게 기계가공

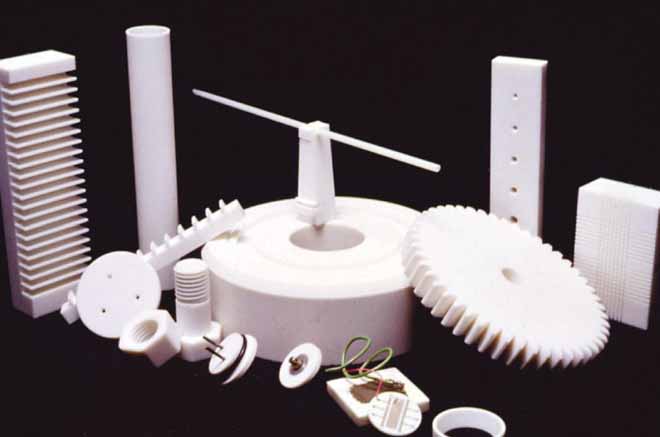

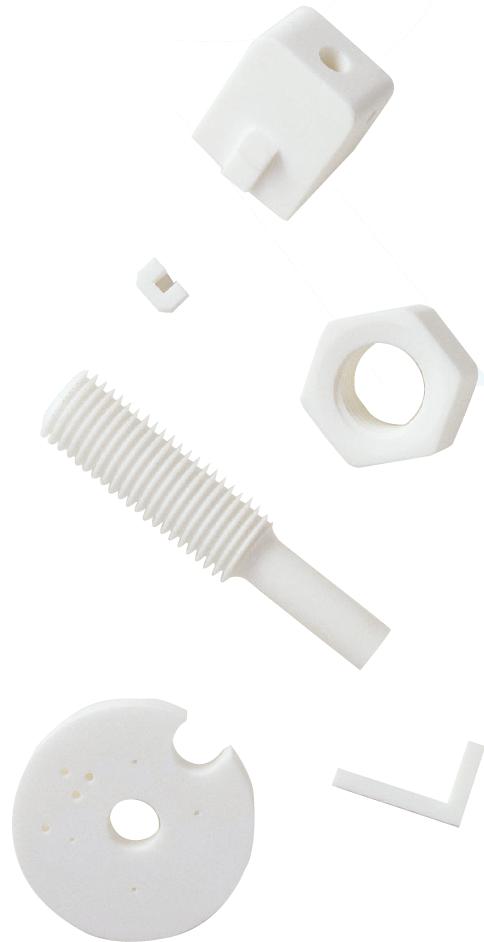

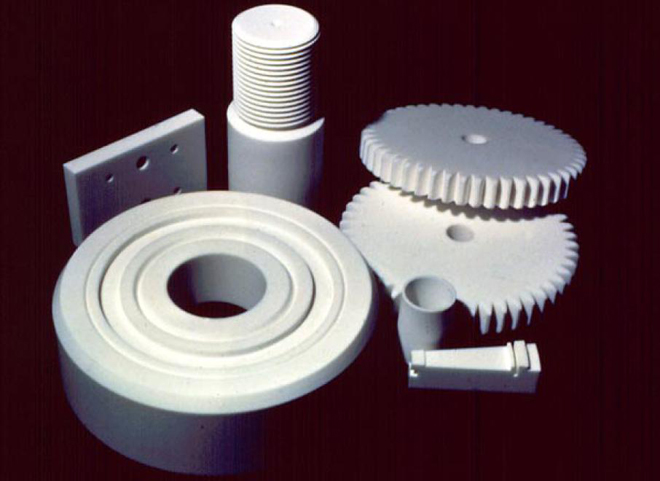

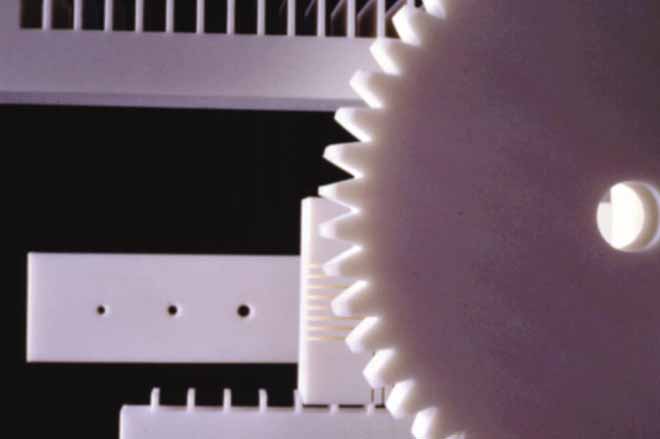

- 빠르고 값싸게 복잡한 구조물 가공 가능
- 후열처리가 필요하지 않아 납기지연, 수축, 정삭없음
- 0.0127mm 가공공차, 표면조도 20micro inch(연마시 0.5 micro inch)
- 연속 사용온도 800℃(최고 사용온도 1000℃)
- Clean, No outgaing, zero porosity
- 뛰어난 절연성, 낮은 열전도성
용도
- 초고진공환경 : insulator, coil suport, seal
- 연속진공부품
- 우주항공
- 용접노즐
- 의료용

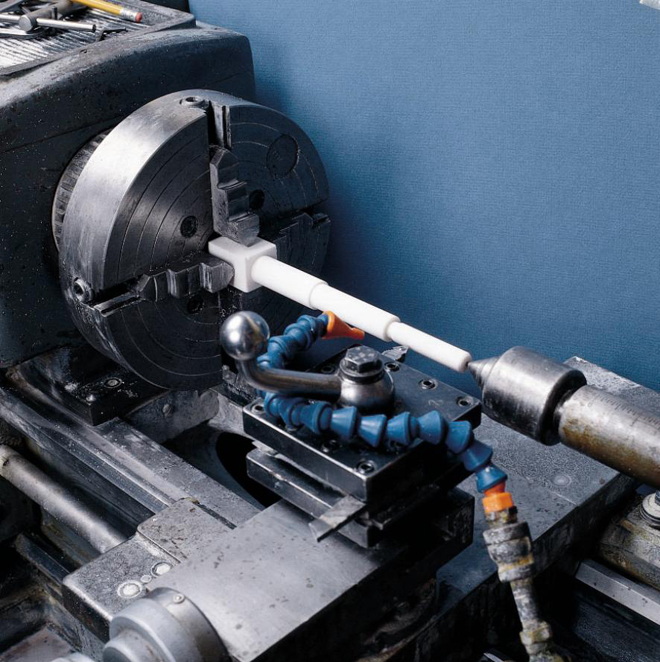

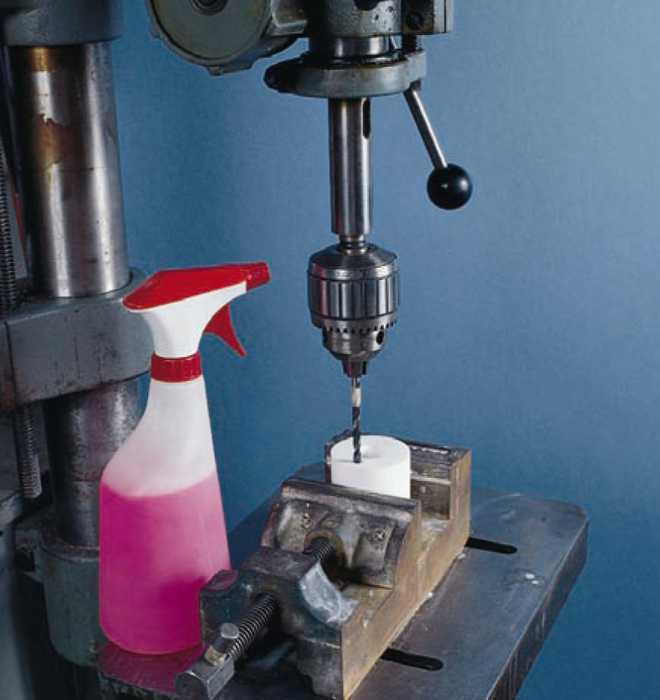

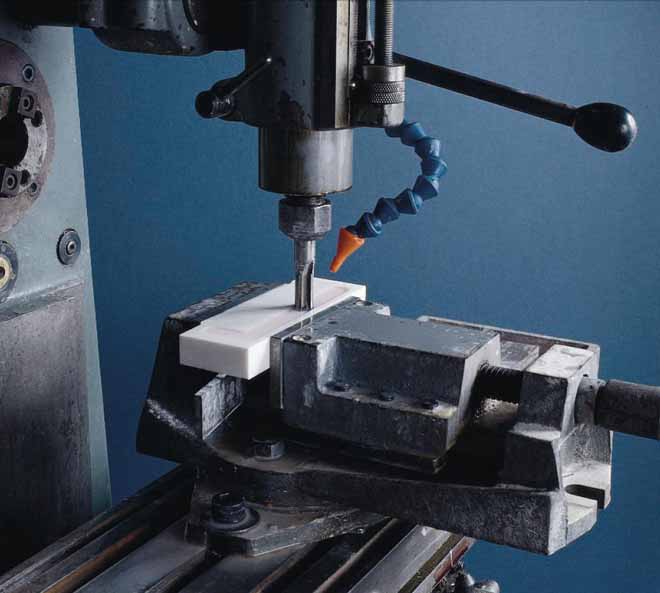

최적의 가공을 위해서는 적절한 속도 및 냉각제가 필요
일반적으로 고속 금속 툴로 가능하나 마모를 적게 하기 위해 카바이드 툴 추천.
수용성 냉각제를 사용하면 최적의 결과를 얻을 수 있음
Grinding : diamon, silicon-crbide or aluminum-oxide grinding wheel
Polishing : 400-grit silicon carbide-->cerium oxide, alumina on polishing pad

|
TYPICAL PROPERTIES
|
|
ASTM or UL test
|
Property
|
Macor® MGC
|
|
PHYSICAL
|
|
D792
|
Density (lb/in³)
(g/cm³)
|
0.091
2.52
|
|
D570
|
Water Absorption, 24 hrs (%)
|
0.01
|
|
MECHANICAL
|
|
D695
|
Compressive Strength (psi)
|
50,000
|
|
D790
|
Flexural Strength (psi)
|
13,600
|
|
-
|
Modulus of Elasticity (psi)
|
9,700,000
|
|
-
|
Shear Modulus (psi)
|
3,700,000
|
|
-
|
Poisson's Ratio
|
0.29
|
|
D785
|
Hardness, Rockwell
|
A48
|
|
THERMAL
|
|
D696
|
Coefficient of Linear Thermal Expansion
(x 10-6 in./in./°F)
|
5.20
|
|
D648
|
Heat Deflection Temp (°F / °C)
at 264 psi
|
240 / 116
|
|
D3418
|
Melting Temperature (°F / °C)
|
none
|
|
-
|
Max Operating Temp (°F / °C)
|
1832 / 1000
|
|
C177
|
Thermal Conductivity
(BTU-in/ft²-hr-°F)
(x 10-4 cal/cm-sec-°C)
|
10.16
34.9
|
|
UL94
|
Flammability Rating
|
none
|
|
ELECTRICAL
|
|
D149
|
Dielectric Strength (V/mil) short time, 1/8" thick
|
1000
|
|
D150
|
Dielectric Constant at 1 KHz
|
6.03
|
|
D150
|
Dissipation Factor at 60 Hz
|
-
|
|
D257
|
Volume Resistivity (ohm-cm)at 50% RH
|
> 1016
|
|
